Semiconductor Business

采用环保材料和玻璃基板加工技术,引领未来半导体行业。

事业概述



TGV(Through Glass Via) 技术是在半导体封装工艺中,
将基板材料由硅或有机材料替换为玻璃的下一代技术。

Chemtronics依托Hybrid OLED Glass蚀刻工艺量产经验,
拥有Laser和湿式蚀刻相结合的TGV量产工艺能力。

凭借于此,Chemtronics作为一家具备玻璃基板开
发方面的核心技术实力、批量生产经验、氢氟酸可用
场地基础设施的企业,
拥有差异化的竞争力。

Chemtronics重点开发玻璃基板TGV(Through Glass Via)工艺技术。
此外,公司为提升在玻璃基板市场的竞争力,一直在推进Laser加工、Wet Etching、AOI检验、Cu Plating、CMP等所有工艺的自主研发,
以此确保工艺效率和质量稳定性。

SCM

유리기판 도식화2

左右滑动

主要竞争力

工艺 内容
Laser Modification
  • - 微细高密度Via Hole加工
  • - 实现High Aspect Ratio
Wet Etching
  • - 控制Hole Shape
  • - 拥有大面积氢氟酸、碱性蚀刻解决方案
  • - 管理Hole内部及Glass表面Roughness
  • - 拥有Thin Glass蚀刻量产经验及基础设施
AOI Inspection
  • - 拥有加工后缺陷检测及良率管理解决方案
Cu Plating
  • - 开发中(Void free,确保粘附力特性)
CMP(Metal)
  • - 管理TTV
  • - 拥有CMP工艺经验及技术诀窍
  • - 收购半导体事业公司并拥有CMP设备

左右滑动

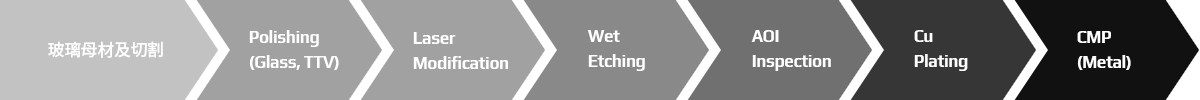

工艺介绍

Chemtronics建立基于SCM的最佳供应链,凭借主要工艺的自主研发,提升生产效率和质量竞争力。
目前,公司自主运营涵盖Laser、Wet Etching、AOI检验、Cu Plating、CMP的所有工艺且正在构建可实现成品一体化生产、出库的体系。

  • scm 프로세스 이미지1

    01

    Glass
    (up to 510x515mm)

  • scm 프로세스 이미지2

    02

    Laser
    Modification

  • scm 프로세스 이미지3

    03

    Wet Etching

  • scm 프로세스 이미지4

    04

    AOI Inspection

  • scm 프로세스 이미지5

    05

    Seed蒸镀

  • scm 프로세스 이미지6

    06

    Cu Plating

  • scm 프로세스 이미지7

    07

    CMP(Metal)

TGV工艺技术实力

  • 可控制Hole Shape并实现High Aspect Ratio
  • 拥有大面积氢氟酸、碱性蚀刻解决方案
  • 拥有加工后缺陷检测及良率管理解决方案
  • 管理Hole内部及Glass表面Roughness
  • 管理Glass TTV

TGV工艺视频
