Semiconductor Business

采用环保材料和玻璃基板加工技术,引领未来半导体行业。

PGMEA

实现超微细图案的核心材料,
环保高纯度PGMAEA的国产化

为形成纳米级精密图案,半导体电路正以极紫外(EUV)曝光工艺为中心不断优化升级,
因此,行业对光刻胶(PR)和稀释剂(Thinner)等工艺用材料的纯度和安全性的要求也越来越高。
Chemtronics开发环保超高纯度(99.999%)PGMEA,正在扩大高附加值半导体材料事业规模

Chemtronics自主合成并量产99.999%(5N)超高纯度的
PGMEA(丙二醇单甲醚乙酸酯),其为EUV曝光工艺用光刻胶(PR)的核心溶剂。

公司将金属性杂质及毒性异构体的浓度分别降至
ppt(一万亿分之一)和1.5ppt以下,
确保达到国
际标准的质量。

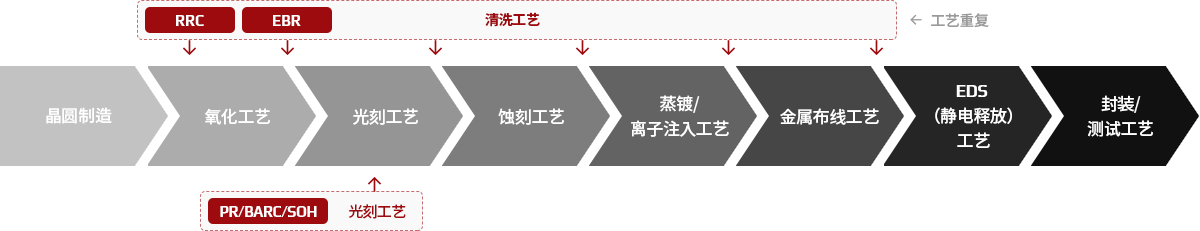

PGMEA主要用途

- 半导体8大工艺中

PGMEA 주요 용도

左右滑动

主要ITEM

本公司开发/量产PMGEA及各种半导体材料。

Product Name Material Name Packing CAS No. Application
purisol PMA Propylene glycol monomethyl ether acetate ISO Tank 108-65-6 Semiconductor Process(PR, Thinner), surface adherent on silicon
wafers, cleaner for PR raw materials and LCD, ink, cosmetics,
resin solvent coating agent and etc.
purisol PM Propylene glycol monomethyl ether Tank lorry 107-98-2 Thinner raw materials for semiconductor, EL circuit board cleaning
solution, solvent for high refractive monomers, cosmetics, coating
agent and etc.
EEP Propylene glycol monomethyl ether IBC 763-69-9 Semiconductor cleanser, solid coating, electrostatic spray coating,
enamel, lacquer and ink
Citric Acid CVSA-1000(Solution) Drum 77-92-9 Cleaning agent for semiconductor and LCD
NMEA 2-(Methylamino)ethanol Can 109-83-1 Cleaning agent for semiconductor and LCD
